Cum să reglați brațul de ghidare a pânzei – Instrucțiuni și recomandări

Reglarea corectă a brațului de ghidare a pânzei reprezintă un factor cheie pentru a asigura o debitare stabilă, precisă și uniformă a unui fierăstrău panglică. În acest articol, oferim instrucțiuni detaliate pentru reglarea ghidajului pânzei pe modelul de fierăstrău LT40 produs din anul 2021, împreună cu recomandări de întreținere și indicații pentru evitarea problemelor comune. Consultați acest ghid pentru a optimiza performanța fierăstrăului dvs.!

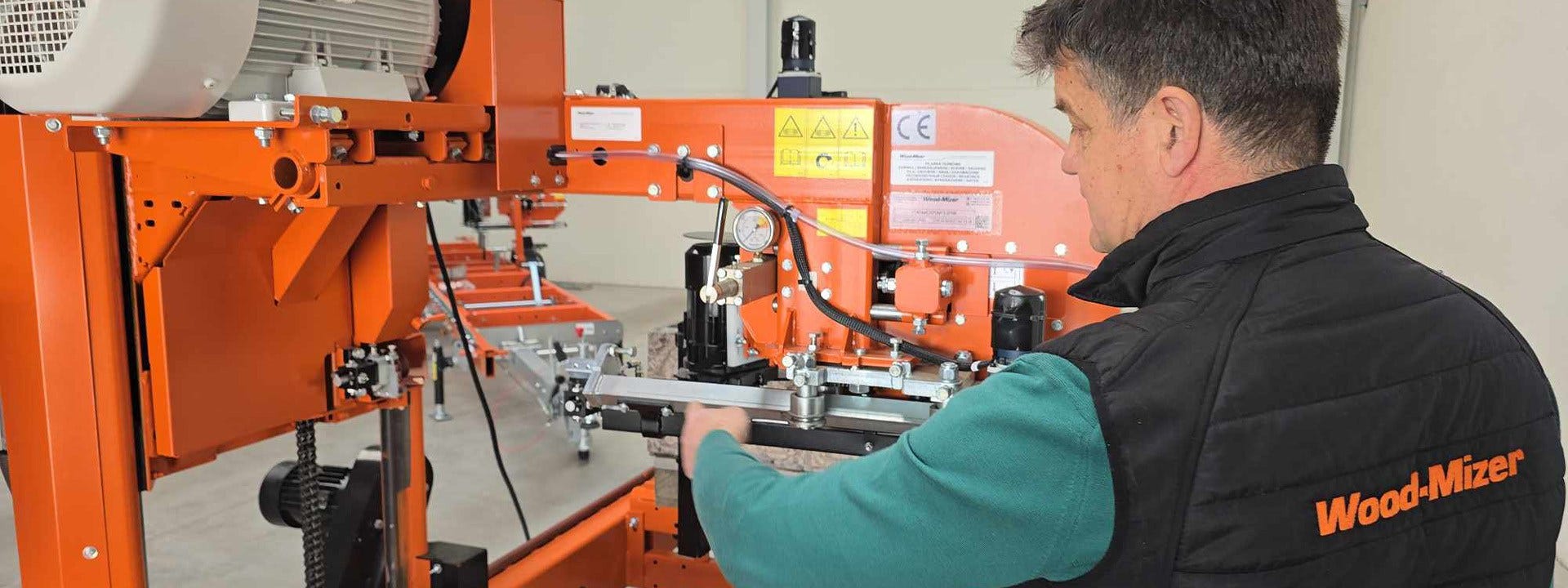

Funcția principală a brațului de ghidare a pânzei este de a stabiliza pânza în timpul debitării. Capul de tăiere este prevăzut cu o rolă de ghidare fixă a pânzei, în timp ce cealaltă este montată pe brațul de ghidare, care îl deplasează mai aproape sau mai departe de buștean. Acest lucru permite operatorului să regleze distanța dintre rolele de ghidare în funcție de lățimea materialului prelucrat.

Este important să vă asigurați că, în timpul tăierii, rola de ghidare rămâne aproape de buștean, în mod ideal la o distanță de 5-10 cm. Operatorul controlează poziția rolei de la panoul de comandă folosind un comutator.

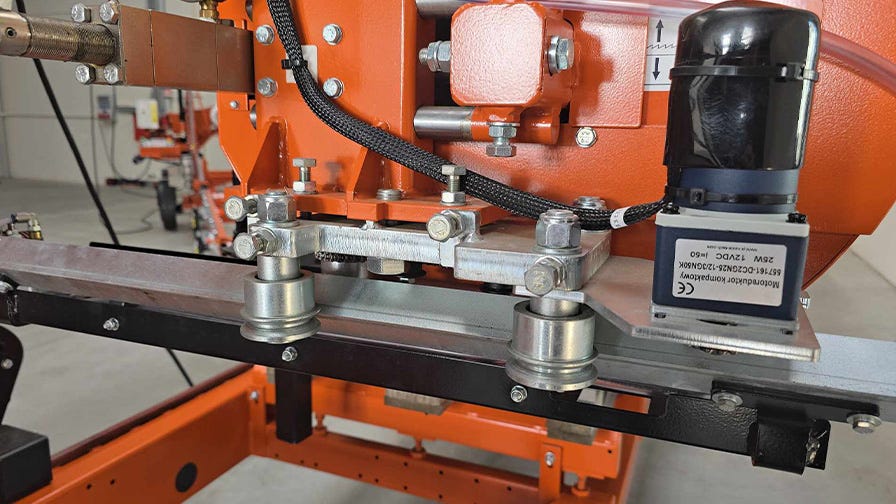

Noul tip de ghidaj al pânzei este utilizat și la fierăstrăul panglică LT40WIDE și la fierăstrăul panglică LT70, pentru ambele capete de tăiere standard și lat. Brațul nou modificat are o structură ranforsată și o reglare ușoară. Baza pentru montarea ghidajului pe capul fierăstrăului este groasă și robustă, ghidajul este construit pe o tijă pătrată, șuruburile de reglare sunt ușor accesibile, motorul electric este montat vertical, iar rolele brațului de ghidare sunt poziționate orizontal.

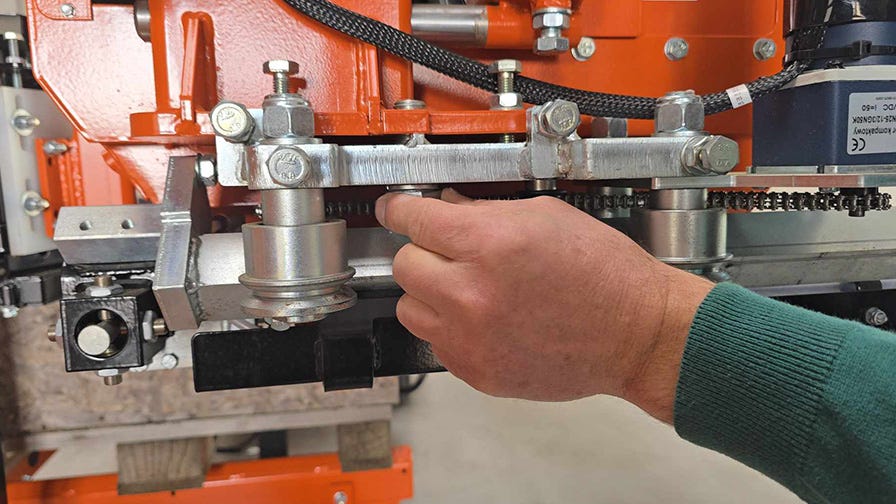

Avantajul noului design este reglarea mai ușoară. Utilizatorul are acum acces ușor la șuruburile de reglare atât pe orizontală, cât și pe verticală. Înainte de a începe reglarea, șurubul de fixare pentru baza de montare a ghidajului de pe capul de tăiere trebuie slăbit, iar după finalizarea reglării, acesta trebuie strâns. Apoi, utilizatorul continuă cu reglarea ghidajului.

Important!  Ghidajul trebuie să se deplaseze întotdeauna paralel cu pânza în ambele planuri. În caz contrar, acest lucru va conduce la probleme de precizie a tăieturii, la uzura prematură a rolelor de ghidare și la o uzură accentuată a pânzei.

Modul de reglare a brațului de ghidare a pânzei:

1.    Înainte de a începe reglarea brațului de ghidare, slăbiți rolele de ghidare ale pânzei. Rolele nu trebuie să exercite presiune asupra pânzei.

2.    Apoi, instalați pânza și tensionați-o. Este important să reglați ghidajul în raport cu pânza tensionată. Pânza setează nivelul de referință de la care încep măsurătorile.

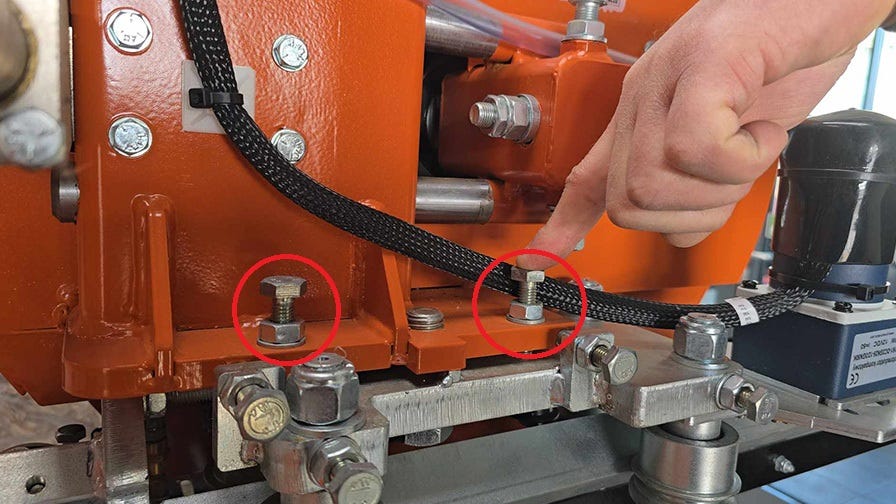

3.    Reglare verticală: Deplasați rolele mai aproape împreună - acestea ar trebui să fie la același nivel. Măsurați distanța dintre pânza și rola de ghidare fixă a pânzei și, în mod similar, distanța până la rola mobilă. Distanța trebuie să fie egală pe ambele părți. Repetați acest proces cu ghidajul extins; distanța trebuie să rămână, de asemenea, aceeași.

Dacă valorile diferă, este necesară reglarea. Mai întâi, slăbiți șurubul de fixare inferior, apoi utilizați șuruburile de reglare pe orizontală. În cele din urmă, strângeți șurubul de fixare inferior.

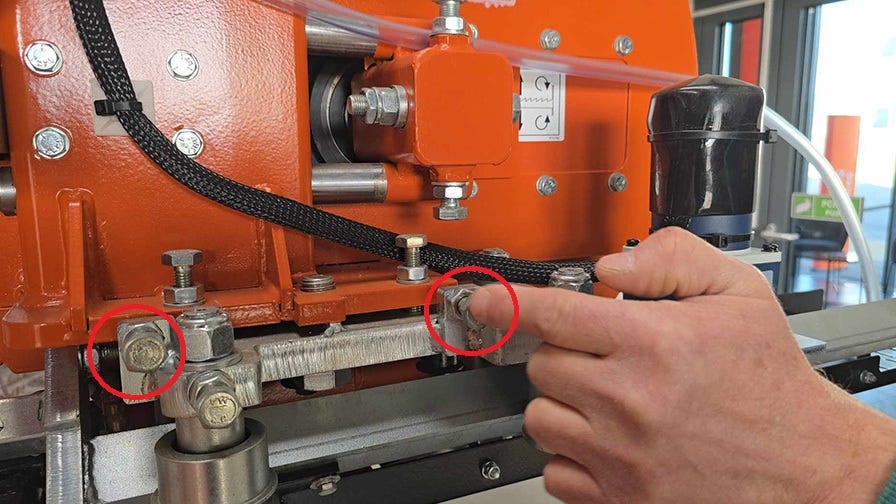

4.    Reglare pe orizontală: Mai întâi, măsurați distanța dintre pânză și flanșa rolei de ghidare a pânzei fixe (pasive). Ar trebui să fie de 3-4 mm. Aceeași distanță trebuie atinsă pe rola mobilă atunci când ghidajul este deplasat spre interior (rolele sunt apropiate) și atunci când ghidajul este extins spre exterior.

Dacă valorile diferă, este necesară reglarea. Mai întâi, slăbiți șurubul de fixare inferior, apoi utilizați șuruburile de reglare pe verticală. În cele din urmă, strângeți șurubul de fixare inferior.

Notă! Asigurați-vă că distanța dintre flanșa rolei de ghidare a pânzei și marginea pânzei nu este mai mică de 3 mm. Dacă marginea pânzei se freacă de flanșă, aceasta poate provoca ondularea sau fisurarea pânzei.

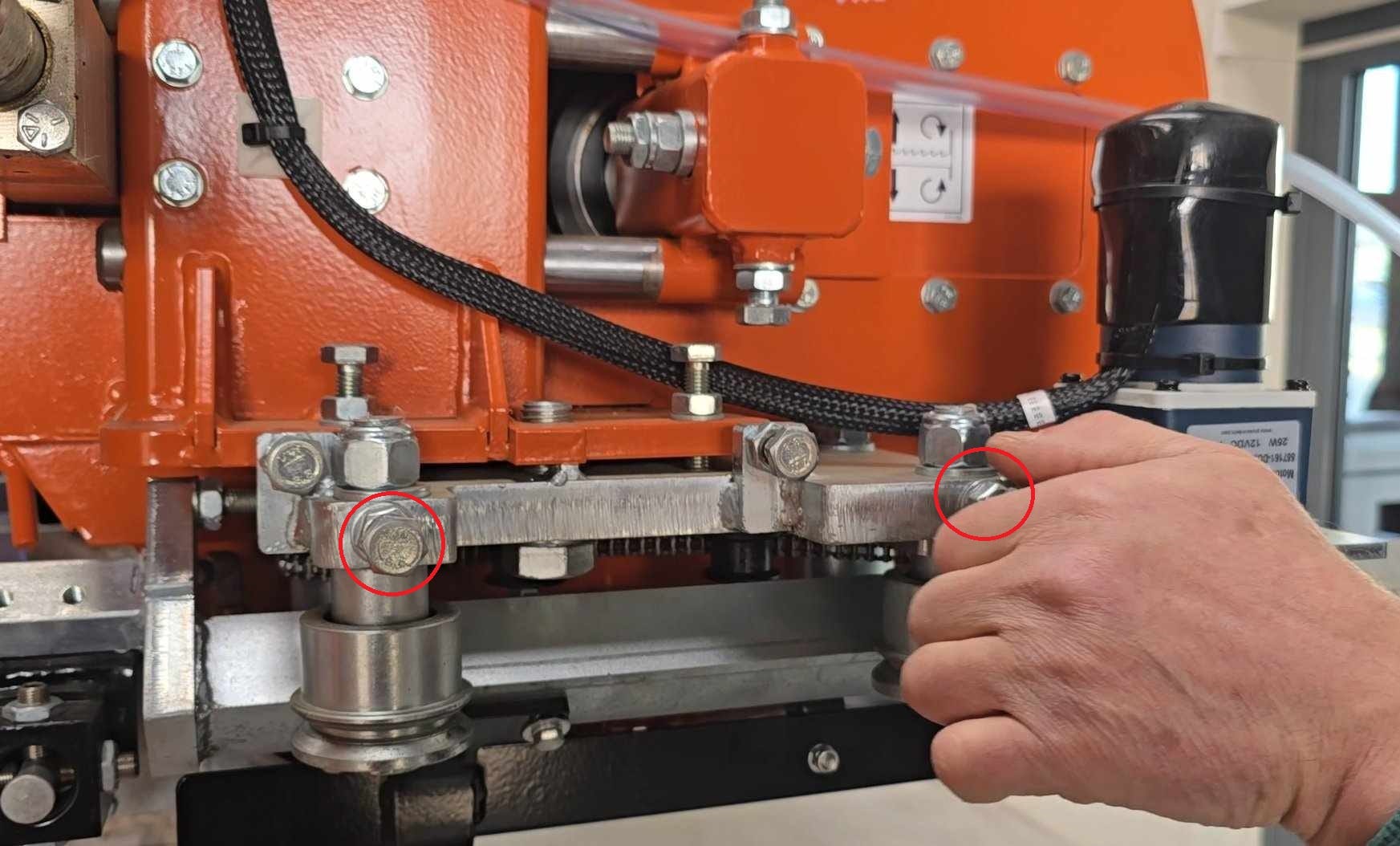

Rolele brațului de ghidare se uzează în timpul funcționării, astfel încât acestea trebuie verificate și reglate în mod regulat cu ajutorul șuruburilor de reglare. De asemenea, pot apărea spații goale, de exemplu, de la ghidajul care lovește bușteanul în timpul retragerii sau atunci când capul de fierăstrău se deplasează până la buștean.

Un alt factor care influențează negativ funcționarea corectă a rolelor de ghidare este contaminarea, cauzate de gheață, nisip, rășină și rumeguș, care trebuie îndepărtate în mod regulat de pe role. Tija de ghidare trebuie, de asemenea, supusă unei inspecții periodice și păstrată curată.

Brațul de ghidare a pânzei este acționat de un motor electric de 12 V. Periile acestui motor trebuie inspectate în mod regulat.

Dacă aveți întrebări sau nelămuriri, vă rugăm să contactați Serviciul Clienți Wood-Mizer.

***
