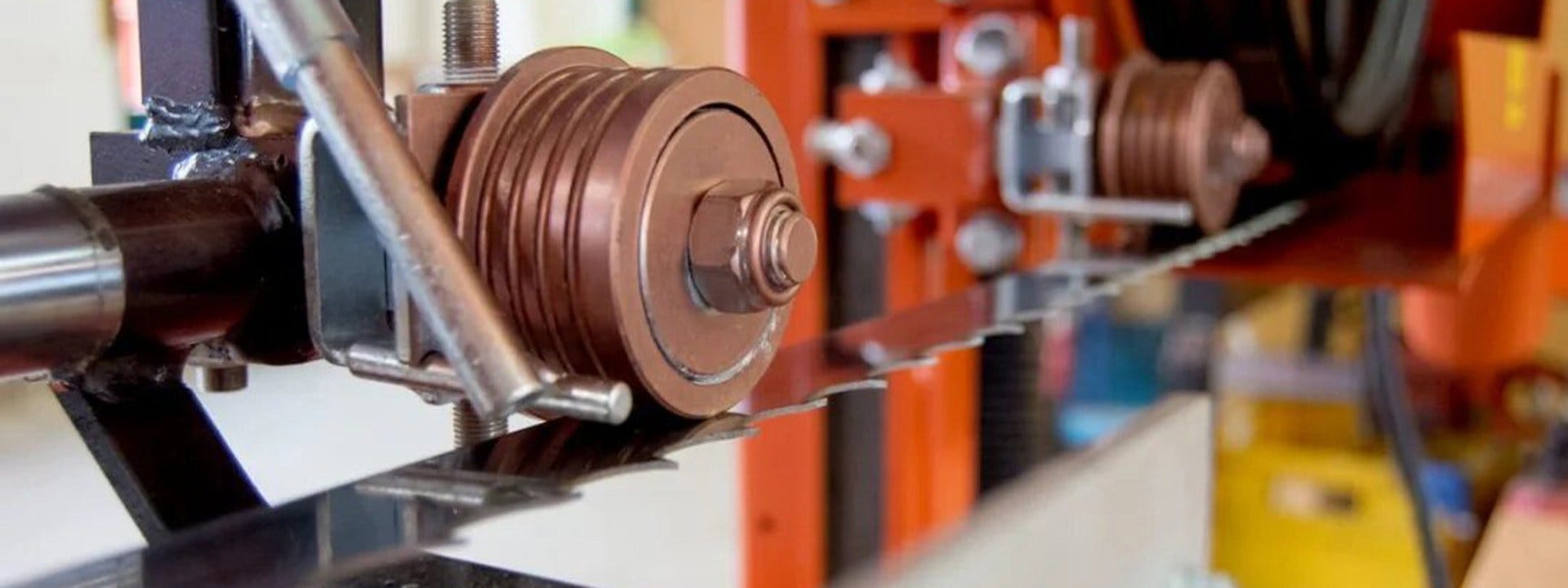

Cum se reglează rolele de ghidare a pânzei?

Rolele de ghidare a pânzei reprezintă o componentă esențială a capului fierăstrăului. Fierăstrăul Wood-Mizer este prevăzut cu două role de ghidare a pânzei: una fixă pe partea de acționare și una mobila pe partea stagnanta a capului fierăstrăului. Urmând instrucțiunile de mai jos, puteți regla corect rolele de ghidare a pânzei.

Pentru a asigura un proces de reglare fără probleme, utilizați piese de schimb originale Wood-Mizer.

Rețineți că reglajele rolei de ghidare a pânzei trebuie efectuate după ce reglați volanta pânzei.

1.    Înainte de reglare, instalați pânza și apoi aplicați tensiunea corectă a pânzei.

2.    Setați presiunea corectă a rolelor pe pânză:

• Cu ajutorul unei rigle gradate( vinclu gradat , ruleta) , măsurați distanța dintre patul fierăstrăului și marginea pânzei (să presupunem că este de 250 mm).
• Reglați poziția rolelor astfel încât acestea să apese pe pânză, reducând distanța dintre pânză și traversa cu 6 mm (în acest exemplu, măsurarea țintă trebuie să fie de 244 mm).

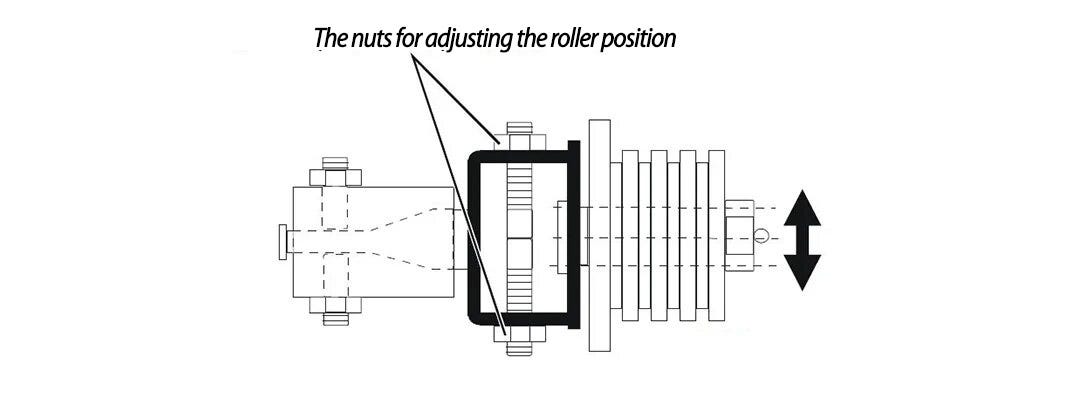

Piulițele pentru reglarea poziției rolei

• Efectuați o altă măsurătoare pentru a verifica devierea obținută a pânzei în raport cu patul fierăstrăului.

3.    Reglați ghidajele pânzei în plan vertical, asigurându-vă că pânza nu este înclinată în sus sau în jos (verificați paralelismul pânzei).

• Deplasați brațul mobil de ghidare a pânzei departe de utilaj. Distanța până la poziția cea mai îndepărtată trebuie să fie de 15 mm.
• Utilizați rigla speciala  de aliniament (inclusă în fiecare fierăstrău) prin atașarea acesteia la pânza de lângă rola de ghidare. Așezați întotdeauna această unealtă între dinții pânzei. Asigurați-vă că nu se sprijină pe dintele pânzei și că se potrivește perfect pe pânză.
• Cu ajutorul unei rigle gradate , măsurați distanța dintre patul fierăstrăului și marginea inferioară a instrumentului de reglare.
• Deplasați capul fierăstrăului de-a lungul patului, astfel încât capătul frontal al riglei de aliniament  să fie poziționat deasupra locației măsurătorii anterioare și repetați procesul.
• Măsurătorile trebuie să dea rezultate identice. În caz contrar, slăbiți unul dintre șuruburile de fixare laterale conform ilustrației de mai jos.

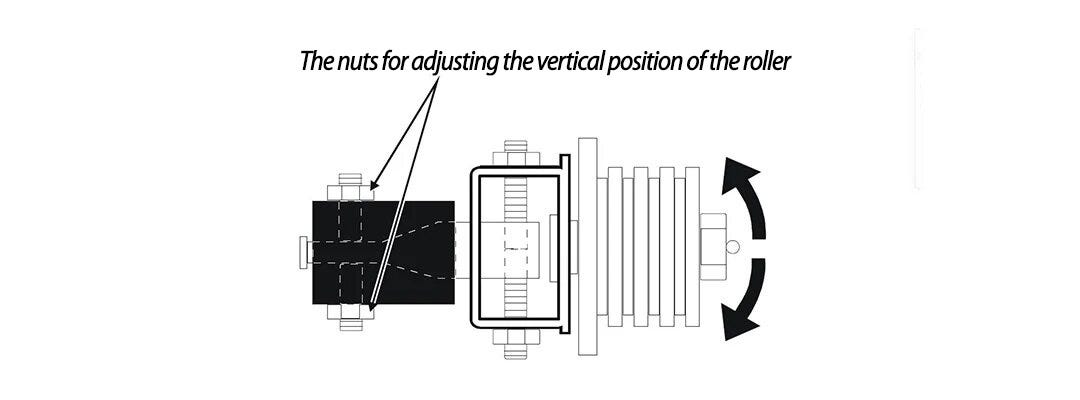

Piulițele pentru reglarea poziției verticale a rolei

• Deplasați capul fierăstrăului într-o altă direcție, astfel încât partea din spate a riglei de aliniament să fie poziționată deasupra punctului de măsurare și repetați măsurătoarea urmând instrucțiunile de mai sus.
• Măsurarea distanței la capătul din spate al uneltei trebuie să se potrivească cu cele două măsurători anterioare. În caz contrar, reglați poziția rolei de ghidare a pânzei conform ilustrației de mai sus.
• Așezați instrumentul de reglare lângă a doua rolă de ghidare și repetați procedura de mai sus.
• După reglare, verificați din nou dacă devierea pânzei în raport cu patul fierăstrăului este de 6 mm. Porniți motorul  pânzei și, după oprirea acestuia, verificați din nou alinierea ghidajului.


4.    Reglați distanța dintre rola de ghidare și pânză:

• Poziționați ghidajul pânzei astfel încât flanșa rolei de ghidare să fie la aproximativ 1,5-3,0 mm de marginea din spate a pânzei.
• Slăbiți un șurub de prindere lateral și unul superior pentru a obține distanța corectă dintre flanșa rolei și pânză, așa cum se arată în ilustrația de mai jos.

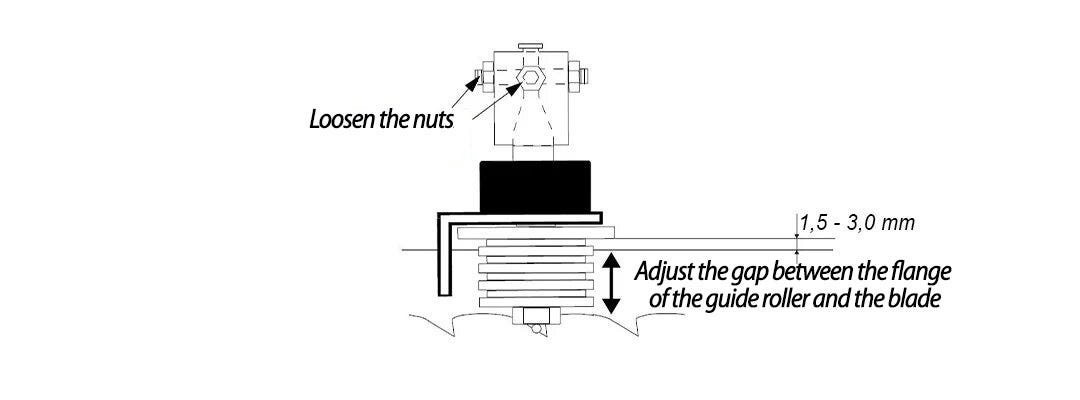

Slăbiți piulițele; Reglați spațiul dintre flanșa rolei de ghidare și pânză

• După finalizarea reglării, strângeți șuruburile de fixare și efectuați aceeași reglare pe a doua rolă de ghidare a pânzei.

5.    Reglați ghidajele pânzei în plan orizontal:

• Deplasați brațul de ghidare al pânzei pentru a-l poziționa în centru.
• Așezați rigla de aliniament central pe suprafața frontală a rolei de ghidare, așa cum se arată în ilustrația de mai jos.

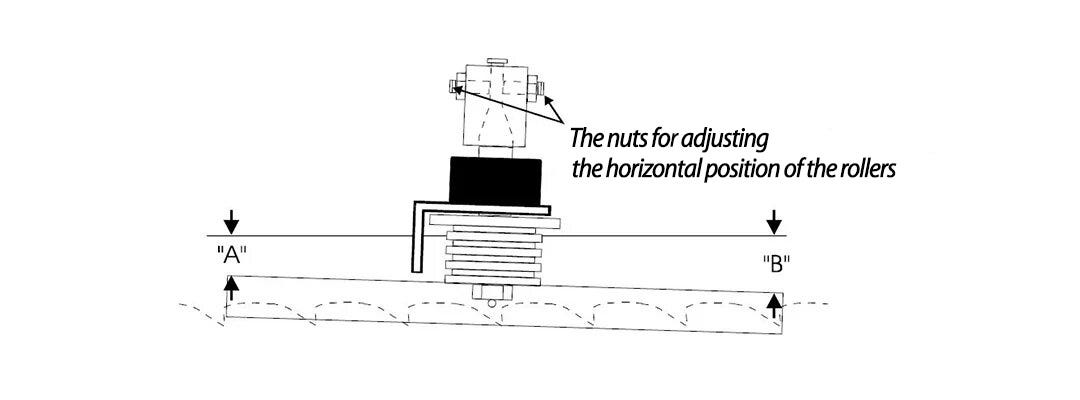

Piulițele pentru reglarea poziției orizontale a rolelor

• Măsurați distanța de la marginea din spate a pânzei la instrumentul de reglare (distanța B așa cum se arată în ilustrație).
• Măsurați distanța dintre marginea din spate a pânzei și celălalt capăt al instrumentului de reglare (distanța A așa cum se arată în ilustrație).
• Rola de ghidare a pânzei trebuie reglată paralel cu pânza sau ușor înclinată în plan orizontal, așa cum se arată în ilustrație. În caz contrar, reglați alinierea orizontală a rolei folosind șuruburile de prindere laterale de pe ghidaj.
• Verificați alinierea celei de-a doua role de ghidare a pânzei, repetând pașii descriși mai sus.


Dacă, după reglarea rolelor de ghidare a pânzei, neregularitățile de tăiere persistă, problema este cel mai probabil legată de pânza însăși.

***
